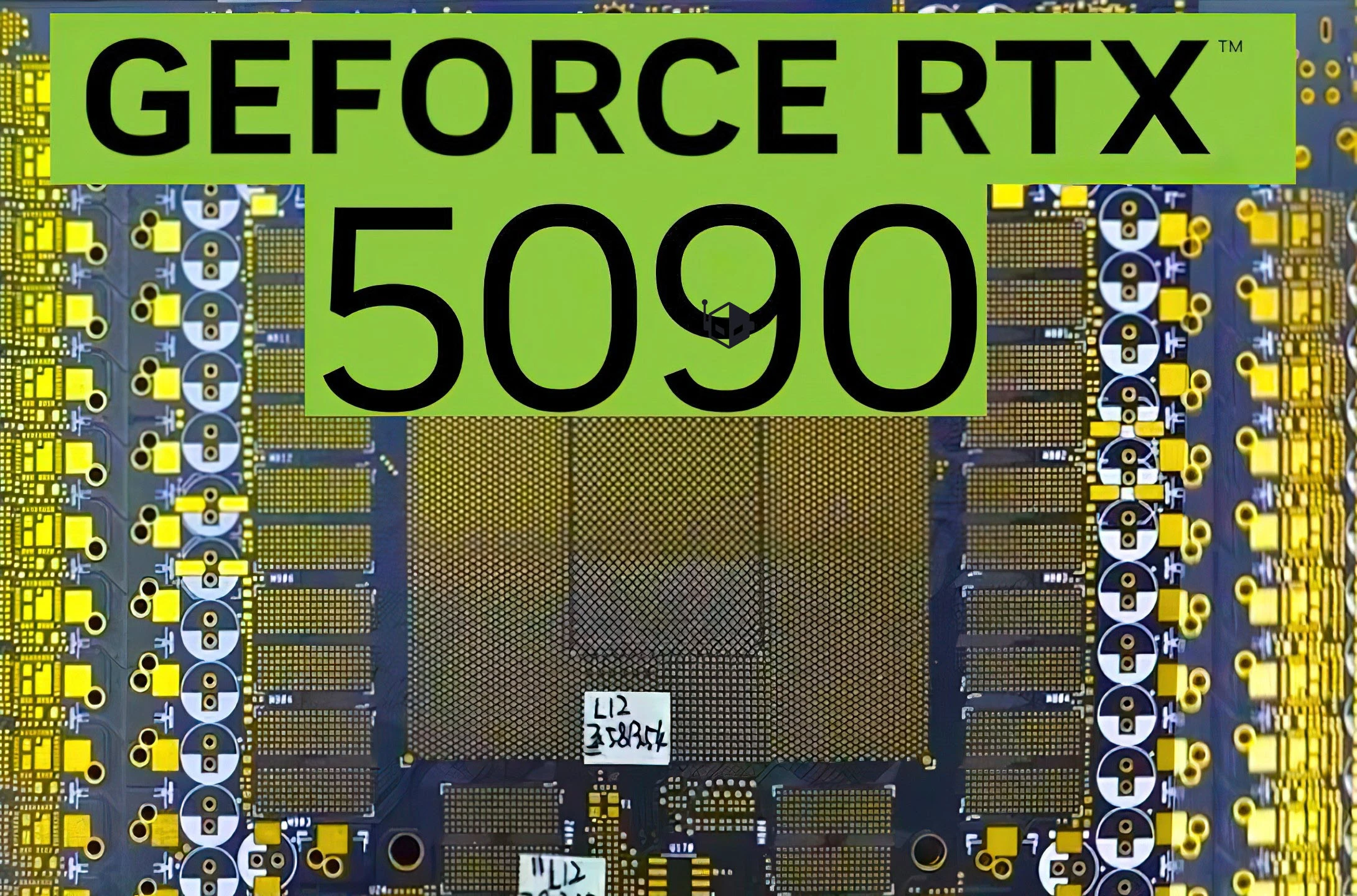

PCB của Nvidia'sGEFORCE RTX 5090 GPUvừa bị phơi bày trong một rò rỉ mới đến từDiễn đàn Chiphell.

NVIDIA GEFORCE RTX 5090 GPU PCB có nhiều trang web bộ nhớ GDDR7 & Gói BGA lớn cho Genwell GB202 GB202 GB202 tiếp theo

NVIDIA GEFORCE RTX 5090 sẽ là card đồ họa chơi game hàng đầu trong dòng GPU "Blackwell" RTX 50.Các thông số kỹ thuật của con thú này đã được thảo luận trong vài tháng qua, nhưng bây giờ, chúng ta có một rò rỉ thích hợp phơi bày PCB đông đúc dường như là một thiết kế tham chiếu AIB.

Bắt đầu với các chi tiết, điều đầu tiên chúng ta có thể nhận thấy là gói BGA lớn cho GPU GB202 thế hệ tiếp theo.GPU GB202 sẽ là chip hàng đầu trong các card đồ họa Blackwell Stack & Will Power như RTX 5090 và thiết kế RTX 5090 TI / RTX 5080 TI có thể có trong tương lai.Dựa trên thông tin trước đây, RTX 5090 sẽ có GB202-300 GPU & sẽ bao gồm tổng cộng 21.760 lõi CUDA trong 170 SMS.Card đồ họa dự kiến ​​sẽ đồng hồ gần 3 GHz bên ngoài hộp.

Đối với bộ nhớ, có tổng cộng 16 trang web GDDR7 xác nhận tối đa 32 GB VRAM.Các mô -đun GDDR7 này làsắp xếp chính xác như các rò rỉ trong quá khứ đã gợi ývà sẽ có tốc độ lên tới 28 Gbps trên giao diện xe buýt 512 bit.Điều này sẽ cung cấp toàn bộ băng thông là 1792 GB/s, một mức tăng lớn trên băng thông 1008 GB/s của GPU RTX 4090 hiện có.GPU và bộ nhớ sẽ có khoảng 30 pha VRM và hơn 60 tụ điện trên PCB chính.

Đó là rất nhiều năng lượng cho một PCB nhỏ gọn có kích thước này và có vẻ như nguồn điện được phân phối bởi một đầu nối 16 chân duy nhất dựa trên tiêu chuẩn 12V-2x6 mới nhất.Một đầu nối 16 chân có thể cung cấp tới 600W công suất, đây là TBP tối đa của GPU RTX 5090.

Thu phóng thêm trên PCB cho thấy bảng có số mô hình "PNT5090 V1.0" theo sau là "100-10145-DFAA-A02".RTX 5090 sẽ có hai thiết kế ván chân tường, PG144 và PG145 SKU30.Trước đây là một thiết kế tham chiếu cho Thẻ Phiên bản sáng lập trong khi thứ hai là thiết kế tham chiếu cho các mô hình AIB.PCB thực sự ngắn hơn nhiều, nhưng có vẻ như Nvidia đang theo cách tiếp cận thiết kế tiêu chuẩn hơn so với những gì đã được gợi ý trước đây.

NVIDIA GEFORCE RTX 5090 sẽ là GPU hàng đầu và sẽ ra mắt vào cuối tháng 1 hoặc đầu tháng 2, trong khiRTX 5080 hiện đang được lên kế hoạch lên kệ vào giữa tháng 1.Mong đợi thêm thông tin về dòng sản phẩm thế hệ tiếp theo tại CES 2025, cách đó vài tuần.

NVIDIA GEFORCE RTX 50 GPU Specs (sơ bộ):
